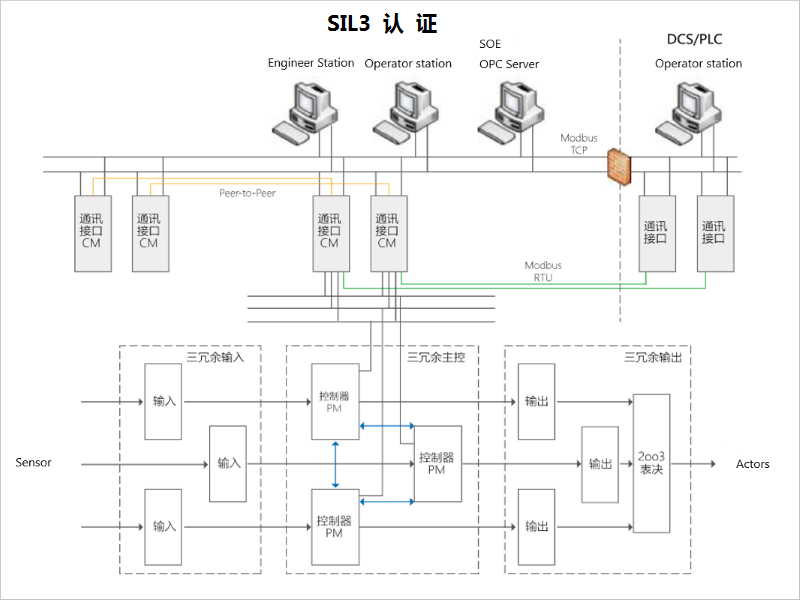

SIL3认证-系统架构


       一般要求、消防认证的系统方案采集中,主要应用场合在室内机柜间,在实际需求是SIL3等级认证以及各项主要部件需要安全冗余的情况下。

       系统控制器是三冗余三系处理器(三系PM),系统每个I/O包括独立的三系,输入模块每系读取输入数据,通过IP_BUS发送给本系PM,三系PM通过PM_BUS交换输入数据,从而每系PM都得到三份输入数据,每系PM分别对三份输入数据进行表决,表决得到的结果用于用户程序的运算,之后分别得到每系的输出数据。

       每系PM分别将本系输出数据通过IP_BUS发送给DO,DO将三系输出数据转化为三系输出信号,通过硬件表决电路,得到表决后的输出信号。

       系统拥有二系通信CM输出,每系均有多路RJ45和DB9针(RS485/RS232输出),每系PM都将得到的数据通过CM_BUS分别传送给二系通信卡件CM,二系通信卡件CM分别输出一路信号(OPC信号/MODBUS TCP/IP信号)至工程师站、操作员站、以及OPC-SOE站。
